01 – Kubernetes 原理和安装

内容纲要

[TOC]

K8S 的角色及组件

管理节点

Master（control plane）：Kubernetes集群的控制节点，主要职责是调度，即决定应用放在哪里运行。为了实现高可用，可以运行多个Master。Master节点由三个组件组成：
- apiserver：提供了资源操作的唯一入口，并提供认证、授权、访问控制、API注册和发现等机制。
- scheduler：集群调度器，负责资源的调度，按照预定的调度策略将Pod调度到相应的机器上。
- controller-manager：集群控制器，它运行着所有处理集群日常任务的控制器。包括了节点控制器、副本控制器、端点（endpoint）控制器以及服务账户和令牌控制器。每一个控制器都独立工作以维护其所需的状态。简单来讲，就是负责维护集群的状态，比如：故障检测、自动扩展、滚动更新等。

数据库节点

Etcd：key/value 数据库，用于存储Kubernetes集群相关信息，包括节点信息、pod信息、service信息等，只与apiserver交互。

工作节点

Node（Data plane）：Kubernetes集群的工作节点，负责容器应用的运行，由Master管理，Node负责监控并汇报容器状态，同时根据Master的要求管理容器的生命周期。由两个组件组成：
- kubelet：负责管控docker容器，如启动、停止、监控运行状态等。它会定期从apiserver获取分配到本机的pod，并根据pod信息启动或停止相应的容器。同时，它也会接收apiserver的http请求，汇报pod的运行状态。也负责Voleme（CVI）和网络（CNI）的管理。
- kube-proxy：负责为pod提供代理。它会定期从apiserver获取所有的service，并根据service信息创建代理。当某个客户pod要访问其它pod时，访问请求会经过本机的proxy做转发。同时负责为Service提供cluster内部的服务发现和负载均衡。

K8S 的整体工作流程

以 deployment 为例，分析向 k8s 提交一个 yaml 文件后的工作流程：

准备好一个 Deployment 的 YAML 文件，通过 kubectl 发送到 api-server；
api-server 接收到客户端的请求，将资源内容存储到数据库 etcd 中；
Controller 组件（包括 Scheduler、replication、endpoint ）监控资源变化并做出反应；
ReplicaSet 检查数据库变化，创建期望数量的 Pod 实例；
Scheduler 再次检查数据库变化，发现尚未被分配到具体节点的 Pod，然后根据一组相关规则，将 Pod 分配到可以运行它们的节点上，并更新数据库记录，记录 Pod 分配情况；
Kubelet 监控数据库变化，管理后续 Pod 生命周期，发现被分配到它所在节点上运行的那些 Pod。如果发现新 Pod，则会在该节点上运行这个新 Pod；
Kube-proxy 运行在集群的各个主机上，管理网络通信、服务发现、负载均衡。当有数据发送到主机时，其将路由到正确的 Pod 或容器，对于主机上发出的数据，它可以基于请求地址发现远程服务器，并将数据正确路由，在某些情况下会使用轮询调度算法（RR）将请求发送到集群中的多个实例。

Kube-apiserver 的工作

当 YAML 文件被提交到 kube-apiserver 后：

过滤这个请求，完成一些前置性工作（比如：授权、超时、处理、审计等）；
进入 MUX 和 Routes 流程。

MUX 和 Routes 要做的就是完成 URL 和 Handler 绑定的场所。
Handler 则是按照 /api(apis)/Groups/Version/Resource，对于 Deployment 来说则是 /api/v1/deployments（node、pid、deployment是 ""）找到 Deployment 类型的定义；
kube-apiserver 会根据这个 Deployment 类型的定义，使用用户提交的 YAML 文件里的字段，创建一个 CronJob 对象。

在这个过程中，API Server 会进行一个 Convert工作，即：把用户提交的 YAML 文件转换成一个叫做 Super Version 的对象，它正式该 API 资源类型所有版本的字段全集。这样用户提交的不同版本的 YAML 文件，就都可以用这个 Super Version 对象来进行处理了。
kube-apiserver 先后进行 Admission() 和 Validation() 操作。

Validation 负责验证这个对象的各个字段是否合法。这个被验证过的API对象，都保存在 kube-apiserver 中一个叫做 Registry 的数据结构中。
kube-apiserver 把验证过的 API 对象转换为用户最初提交的版本，进行序列化操作，并调用 etcd 的 API 保存起来。

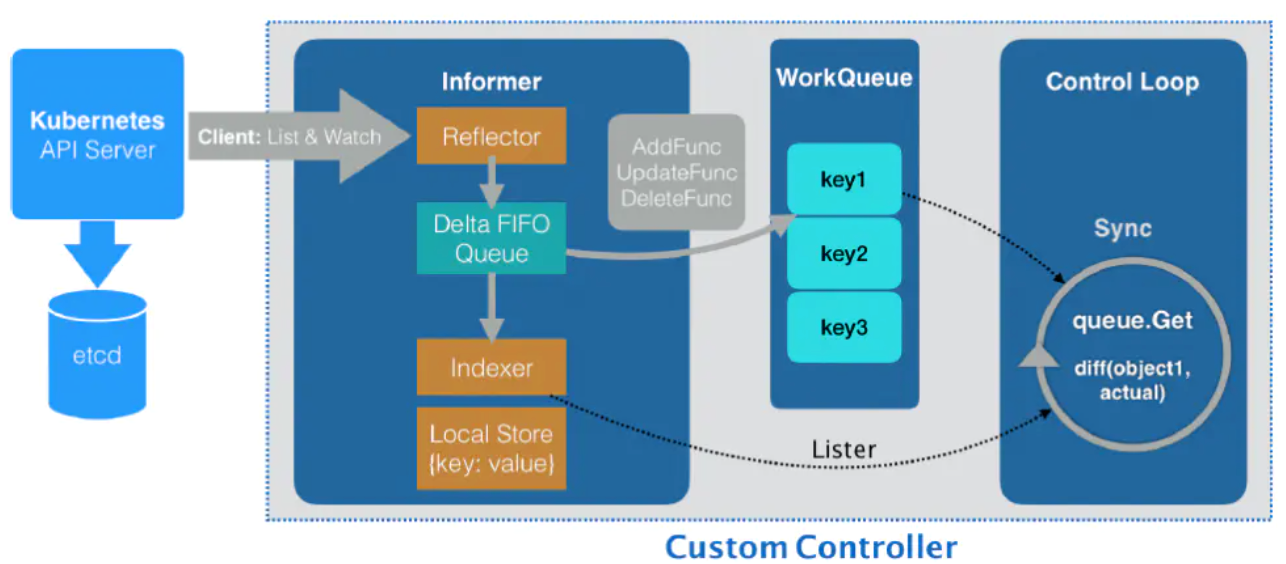

Controller 的工作

从 apiserver 中获取它所关心的对象。这个操作是依靠 Informer 完成的，Informer 和 API 对象一一对应。在创建 Informer 的时候，需要传递一个 networkClient，Informer 通过 networkClient 和 apiserver 建立连接。真正负责维护这个连接的，是 Informer 的 Reflector，Reflector 使用 ListAndWatch 方法获取并监听 API 对象实例的变化。
在 ListAndWatch 机制下，一旦 apiserver 有新的 API 实例被创建、删除或者更新，Reflector 都会收到"事件通知"。
这时，该事件和它所对应的 API 对象这个组合，就被称为增量（Delta），它被放进一个 Delta FIFO Queue 中。
另一方面，Informer 会从这个队列中读取增量。每拿到一个增量，Informer 就会判断这个增量里的事件类型，然后创建或者更新本地对象缓存（Store）；并且 Informer 会根据这个事件类型，触发事先注册号的 ResourceEventHandler。这些 Handler 需要在创建控制器的时候注册给它对应的 Informer。
在控制器中，还有一个工作队列（WorkQueue），这个工作队列的作用就是负责同步 Informer 和控制循环之间的数据。

比如在 Handler 中注册了三个 Handler（AddFunc、UpdateFunc、DeleteFunc），然后将该事件对应的 API 对象的 key 加入到工作队列中。

后面的控制循环，则会不断从工作队列中拿到 API 对象的 key，然后到缓存中去查询对应的 API 对象，执行真正的逻辑控制。

各节点需安装的组件

master
- kube-apiserver
- kube-controller-manager
- kube-scheduler
- etcd
- kubelet
- kube-proxy
- docker
node
- kubelet
- kube-proxy
- docker

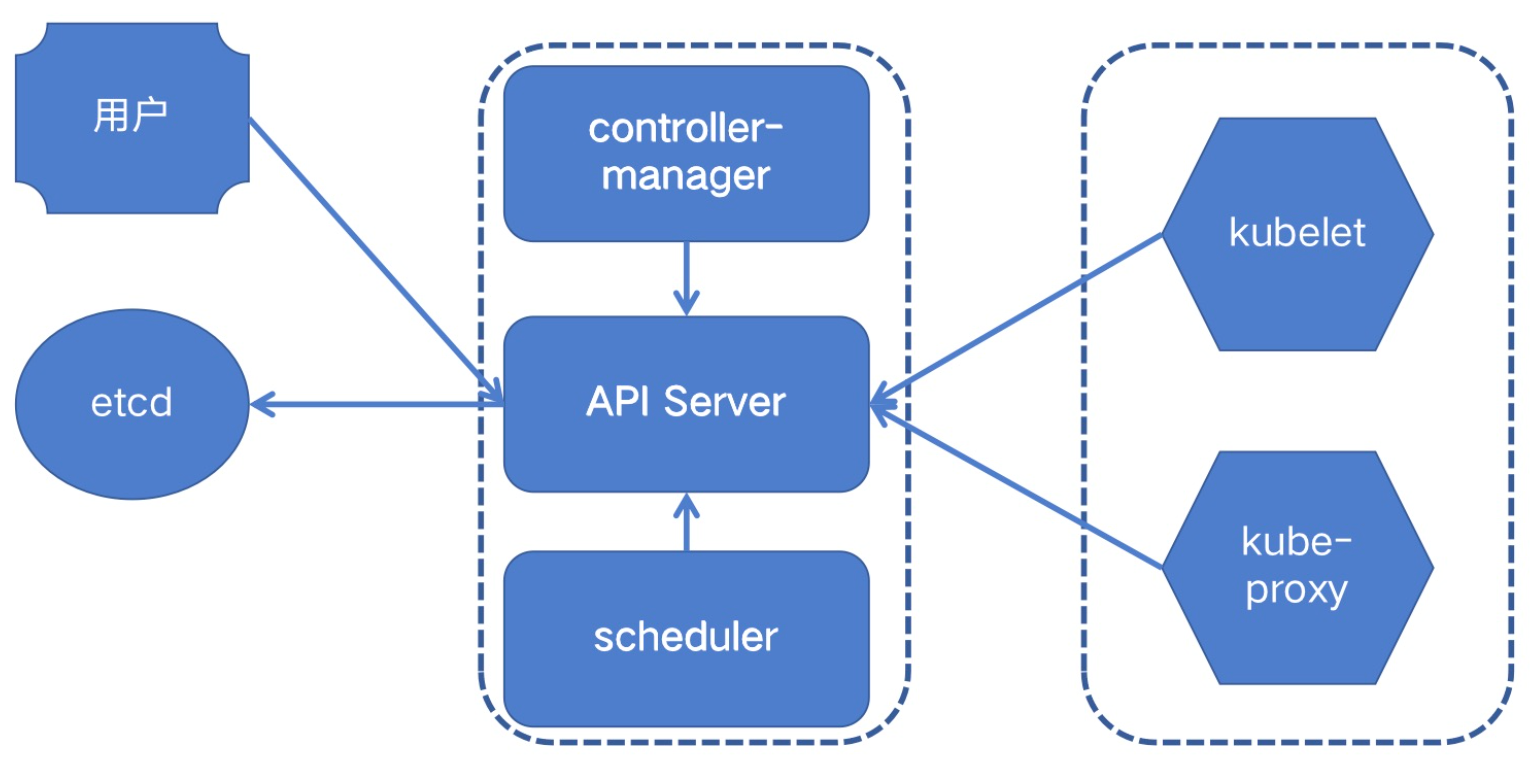

各组件示意图：

单 master K8S 集群部署

环境说明

部署环境：	主机名	IP地址	节点类型
cka01	192.168.6.171	master、etcd	最低2C、4G
cka02	192.168.6.172	worker	最低2C、4G
cka03	192.168.6.173	worker	最低2C、4G

相关组件版本说明：	组件	版本
kubernetes	1.20.9	主程序
docker	19.03.15	容器运行时
calico	3.18.1	网络插件
etcd	3.4.13	数据库
coredns	1.7.0	dns组件
kubernetes-dashboard	v2.2.0	web界面

集群安装步骤

基础环境准备，需要在所有节点上操作

配置主机名
```
hostnamectl set-hostname cka01 --static
```
添加 /etc/hosts (每个节点添加对自己的解析就可以了)
```
echo "192.168.6.171 cka01" >> /etc/hosts
```
清空防火墙
```
iptables -F
iptables -t nat -F
```

关闭 selinux

setenforce 0
sed -i 's/SELINUX=/SELINUX=disabled/g' /etc/selinux/config

设置 yum 源

yum install -y wget
wget -O /etc/yum.repos.d/CentOS-Base.repo https://repo.huaweicloud.com/repository/conf/CentOS-7-reg.repo
yum install -y epel-release
sed -i "s/#baseurl/baseurl/g" /etc/yum.repos.d/epel.repo
sed -i "s/metalink/#metalink/g" /etc/yum.repos.d/epel.repo
sed -i "s@https\?://download.fedoraproject.org/pub@https://repo.huaweicloud.com@g" /etc/yum.repos.d/epel.repo

关闭 swap

swapoff -a
sed -ri 's/(.*swap.*)/#\1/' /etc/fstab

// 为什么要关闭swap？
// 1. 支持swap很复杂；2. 使用swap的话，性能会很大影响。 所以在 k8s 1.8 版本强制要求必须关闭swap。

配置内核参数

cat << EOF | sudo tee /etc/sysctl.d/k8s.conf
net.ipv4.ip_forward = 1
vm.swappiness = 0
net.bridge.bridge-nf-call-ip6tables = 1
net.bridge.bridge-nf-call-iptables = 1
EOF
// 如果两个 net.bridge 报错，可忽略
// vm.swappiness 的作用是禁止将内存中的数据交换到swap，但是并不会关掉swap。

sysctl -p /etc/sysctl.d/k8s.conf

加载相关内核模块

cat > /etc/sysconfig/modules/ipvs.modules << EOF
#! /bin/bash
modprobe -- br_netfilter
modprobe -- ip_vs
modprobe -- ip_vs_rr
modprobe -- ip_vs_wrr
modprobe -- ip_vs_sh
modprobe -- nf_conntrack_ipv4
EOF

chmod 755 /etc/sysconfig/modules/ipvs.modules && \
bash /etc/sysconfig/modules/ipvs.modules && \
lsmod | grep -E 'ip_vs|nf_conntrack_ipv4'

安装 docker

yum install -y yum-utils device-mapper-persistent-data lvm2
wget -O /etc/yum.repos.d/docker-ce.repo https://repo.huaweicloud.com/docker-ce/linux/centos/docker-ce.repo
sed -i 's+download.docker.com+repo.huaweicloud.com/docker-ce+' /etc/yum.repos.d/docker-ce.repo
yum install -y docker-ce-19.03.15
mkdir /etc/docker

cat > /etc/docker/daemon.json << EOF
{
    "log-driver": "json-file",
    "log-opts": {
        "max-size": "100m",
        "max-file": "10"
    },
    "live-restore": true,
    "registry-mirrors": ["https://o9x1boqy.mirror.aliyuncs.com"]
}
EOF

systemctl enable docker --now

安装 kubelet、kubectl、kubeadm

cat < /etc/yum.repos.d/kubernetes.repo
[kubernetes]
name=Kubernetes
baseurl=https://mirrors.aliyun.com/kubernetes/yum/repos/kubernetes-el7-x86_64/
enabled=1
gpgcheck=1
repo_gpgcheck=1
gpgkey=https://mirrors.aliyun.com/kubernetes/yum/doc/yum-key.gpg https://mirrors.aliyun.com/kubernetes/yum/doc/rpm-package-key.gpg
EOF

yum install -y kubelet-1.20.9 kubeadm-1.20.9 kubectl-1.20.9
systemctl enable kubelet --now        # kubelet作为单独服务，需要启动

配置 master 节点

生成 kubeadm-config.yaml 文件

kubeadm config print init-defaults > kubeadm-config.yaml

编辑 kubeadm-config.yaml 文件

apiVersion: kubeadm.k8s.io/v1beta2
bootstrapTokens:
- groups:
  - system:bootstrappers:kubeadm:default-node-token
  token: abcdef.0123456789abcdef
  ttl: 24h0m0s
  usages:
  - signing
  - authentication
kind: InitConfiguration
localAPIEndpoint:
  advertiseAddress: 192.168.6.171        #修改ip地址
  bindPort: 6443
nodeRegistration:
  criSocket: /var/run/dockershim.sock
  name: cka01        #修改主机名
  taints:
  - effect: NoSchedule
    key: node-role.kubernetes.io/master
---
apiServer:
  timeoutForControlPlane: 4m0s
apiVersion: kubeadm.k8s.io/v1beta2
certificatesDir: /etc/kubernetes/pki
clusterName: kubernetes
controllerManager: {}
dns:
  type: CoreDNS
etcd:
  local:
    dataDir: /var/lib/etcd
imageRepository: registry.aliyuncs.com/google_containers    #修改拉取k8s镜像的仓库，默认的 k8s.gcr.io 是 google 的仓库，需要翻墙
kind: ClusterConfiguration
kubernetesVersion: v1.20.9    #修改版本号
networking:
  dnsDomain: cluster.local
  serviceSubnet: 10.96.0.0/12
  podSubnet: 10.244.0.0/16        #添加Pod使用的子网，calico插件默认使用 192.168.0.0/16 的网络，如果需要自定义网络，则calico会自动从cubeadm工具部署的已运行的k8s配置中读取pod子网。如果是其它工具部署，就需要修改 CALICO_IPV4POOL_CIDR 参数。
scheduler: {}
---
apiVersion: kubeproxy.config.k8s.io/v1alpha1
kind: KubeProxyConfiguration
mode: "ipvs"

关于 kubeadm-config.yaml 更多配置语法参考：https://godoc.org/k8s.io/kubernetes/cmd/kubeadm/app/apis/kubeadm/v1beta2

使用 kubeadm-config.yaml 配置主节点：https://kubernetes.io/docs/setup/production-environment/tools/kubeadm/control-plane-flags/

kube-proxy开启ipvs参考： https://github.com/kubernetes/kubernetes/blob/master/pkg/proxy/ipvs/README.md

kubelet的配置示例参考： https://kubernetes.io/docs/setup/production-environment/tools/kubeadm/kubelet-integration/#configure-kubelets-using-kubeadm

根据配置的 kubeadmin-config.yaml 文件部署 master
```
kubeadm init --config kubeadm-config.yaml
```
配置访问集群（kubelet命令需要读取此配置文件）
- 普通用户：
```
mkdir -p $HOME/.kube
cp -i /etc/kubernetes/admin.conf $HOME/.kube/config
chown $(id -u):$(id -u) $HOME/.kube/config
```
- root 用户：
```
export KUBECONFIG=/etc/kubernetes/admin.conf
```
部署完成后，发现两个问题：
1. 使用kubectl get nodes命令发现：master 节点一直处于 NotReady
2. 使用kubectl get pods -n kube-system命令发现：coredns pod 一直处于 pending
这两个问题都是因为还没有安装网络插件导致的。
安装网络插件
```
curl https://docs.projectcalico.org/manifests/calico.yaml -O
kubectl apply -f calico.yaml
//安装完成后，等一会，master的状态就会转变成 Ready
```
参考：https://docs.projectcalico.org/getting-started/kubernetes/self-managed-onprem/onpremises#install-calico-with-kubernetes-api-datastore-50-nodes-or-less
验证集群状态
- kubectl get nodes：查看节点状态
- kubectl get pods -n kube-system：查看所有控制面组件的运行状态
- kubectl get componentstatuses|cs：查看各组件健康状态

配置 worker 节点
在master节点上，当部署master成功时，会返回类似如下信息：

Then you can join any number of worker nodes by running the following on each as root:

kubeadm join 192.168.6.171:6443 --token abcdef.0123456789abcdef \
--discovery-token-ca-cert-hash sha256:e275f28377f62b2884ee501a77fce2a6f9340aed5cc69c2453aee931203f94b0
// 在worker节点上执行上面命令，就可以将节点加入到K8S集群

将节点加入集群
```
kubeadm join 192.168.6.171:6443 --token abcdef.0123456789abcdef \
--discovery-token-ca-cert-hash sha256:e275f28377f62b2884ee501a77fce2a6f9340aed5cc69c2453aee931203f94b0
```
- 注意：以上指令中的token有效期只有24小时，当token失效以后，可以使用 kubeadm token create --print-join-command 生成新的添加节点指令。

从集群中删除节点

kubectl delete nodes cka03

//如果需要重新加入集群，还需要删除下面两个文件
// rm -f /etc/kubernetes/kubelet.conf /etc/kubernetes/pki/ca.crt && systemctl restart kubelet

扩展插件安装

在集群安装完成之后，正式投产还需要安装另外一些插件。
安装扩展插件，只需要在 master 节点上操作。

安装 helm

helm的github仓库地址：https://github.com/helm/helm
安装：

wget https://breezey-public.oss-cn-zhangjiakou.aliyuncs.com/softwares/linux/helm-v3.0.3-linux-amd64.tar.gz

#添加官方chart
helm repo add stable https://kubernetes-charts.storage.googleapis.com/

安装 ingress

ingress的github地址：https://github.com/kubernetes/ingress-nginx
安装：

wget https://raw.githubusercontent.com/kubernetes/ingress-nginx/master/deploy/static/provider/baremetal/deploy.yaml

# 修改内容如下：
...
          image: registry.cn-zhangjiakou.aliyuncs.com/breezey/ingress-nginx:v0.41.2
          ...
          ports:
            - name: http
              containerPort: 80
              protocol: TCP
              hostPort: 80
            - name: https
              containerPort: 443
              protocol: TCP
              hostPort: 443
            - name: webhook
              containerPort: 8443
              protocol: TCP
...

安装 metrics-server

metrics-server 用于在集群内部向 kube-apiserver 暴露集群指标。
metrics-server 的github地址：https://github.com/kubernetes-sigs/metrics-server
安装：

# 下载安装文件
wget https://github.com/kubernetes-sigs/metrics-server/releases/download/v0.4.1/components.yaml

# 修改 metrics-server-deployment.yaml 文件相关配置：
// 1. 修改镜像地址，默认镜像来自k8s.grc.io
image: registry.cn-zhangjiakou.aliyuncs.com/breezey/metrics-server:v0.4.1
// 2. 修改 metrics-server 启动参数
      containers:
      - args:
        - --cert-dir=/tmp
        - --secure-port=4443
        - --kubelet-insecure-tls
        - --kubelet-preferred-address-types=InternalIP,ExternalIP,Hostname
        - --kubelet-use-node-status-port

# 部署
kubectl apply -f components.yaml

# 验证
[root@cka-master metrics-server]# kubectl top nodes
NAME           CPU(cores)   CPU%   MEMORY(bytes)   MEMORY%
192.168.0.93   169m         8%     1467Mi          39%
cka-node1      138m         6%     899Mi           24%

安装 dashboard

dashboard 的gitbub仓库地址：https://github.com/kubernetes/dashboard
代码仓库当中，有给出安装示例的相关部署文件，我们可以直接获取之后，直接部署即可：

wget https://raw.githubusercontent.com/kubernetes/dashboard/master/aio/deploy/recommended.yaml
kubectl apply -f ./recommended.yaml

默认这个部署文件当中，会单独创建一个名为 kubernetes-dashboard 的命名空间，并将 kubernetes-dashboard 部署在该命名空间下。dashboard 的镜像来自 docker hub 官方，所以可不用修改镜像地址，直接从官方获取即可。
但是在默认情况下，dashboard并不对外开放访问端口，这里简化了操作，直接使用 nodePort 的方式将其端口暴露出来，修改 service 部分的定义：

kind: Service
apiVersion: v1
metadata:
  labels:
    k8s-app: kubernetes-dashboard
  name: kubernetes-dashboard
  namespace: kubernetes-dashboard
spec:
  ports:
    - port: 443
      targetPort: 8443
      nodePort: 32443
  type: NodePort
  selector:
    k8s-app: kubernetes-dashboard

重新创建 service：

kubectl delete svc kubernetes-dashboard -n kubernetes-dashboard
kubectl apply -f ./recommended.yaml

此时，即可通过浏览器访问web端，端口为 32443。

可以看到出现如上画面，需要输入一个 kubeconfig 文件或者一个 token。事实上在安装 dashboard 时，已为我们默认创建好了一个 serviceaccout，为 "kubernetes-dashboard"，并为其生成好了 token，可以通过如下指令获取该 sa 的 token：

kubectl describe secret -n kubernetes-dashboard $(kubectl get secret -n kubernetes-dashboard |grep  kubernetes-dashboard-token | awk '{print $1}') |grep token | awk '{print $2}'

通过该 token 登录集群后，发现很多 namespace 包括一些其他的资源都没有足够的权限查看，这是因为默认我们使用的这个账户权限有限。可以通过对该 sa 授予 cluster-admin 权限来解决这个问题：

# 修改 ClusterRoleBinding 资源内容如下：
apiVersion: rbac.authorization.k8s.io/v1
kind: ClusterRoleBinding
metadata:
  name: kubernetes-dashboard
roleRef:
  apiGroup: rbac.authorization.k8s.io
  kind: ClusterRole
  name: cluster-admin
subjects:
  - kind: ServiceAccount
    name: kubernetes-dashboard
    namespace: kubernetes-dashboard

重新创建 clusterrolebinding：

kubectl delete clusterrolebinding  kubernetes-dashboard -n kubernetes-dashboard
kubectl apply -f ./recommended.yaml

此时，kubernetes-dashboard相关配置都已完成。

重置集群

在安装过程中，如果遇到问题，可以将集群重置，重新开始部署：

# 重置集群
kubeadm reset

# 停止 kubelet
systemctl stop kebelet

# 删除已经部署的容器
docker ps -qa | xargs docker rm -f

# 清理所有目录
rm -rf /etc/kubernetes /var/lib/kubelet /var/lib/etcd /var/lib/cni/

升级集群

注意事项：

使用 kubeadm 升级集群，不支持跨版本升级；
swap 必须关闭；
注意数据备份。虽然 kubeadm upgrade 操作不会触碰工作负载，只会更新 kubernetes 组件，但任何时候，备份都是最佳实践；
节点更新完成后，其上的所有容器都会被重启；

操作升级

参考：https://kubernetes.io/docs/tasks/administer-cluster/kubeadm/kubeadm-upgrade/

升级 master 节点

升级 kubeadm

检查可用 kubeadm 版本

# ubuntu
apt update
apt-cache madison kubeadm

# centos
yum list --showduplicates kubeadm --disableexcludes=kubernetes

更新 kubeadm 软件包

# ubuntu
apt update
apt upgrade -y kubeadm=1.21.0-00

# centos
yum update -y kubeadm-1.21.0-0

排干要更新的节点

# 这里以 master 节点为例
kubectl drain 192.168.6.171 --ignore-daemonsets

创建升级计划
```
kubeadm upgrade plan
```
按照提示执行升级
```
kubeadm upgrade apply v1.21.0
```
将节点重新设置为可调度
```
kubectl uncordon cka01
```

如果有多个 master 节点，升级其它 master 节点，直接执行如下操作即可：

kubeadm upgrade node

升级 kubelet 和 kubectl

# ubuntu
apt update
apt upgrade -y kubelet=1.20.4-00 kubectl=1.21.0-00

# centos
yum update -y kubelet-1.20.4-0 kubectl-1.21.0-0

重启kubelet：

systemctl daemon-reload
systemctl restart kubelet

升级 worker 节点

# 在woker节点上升级kubeadm
yum upgrade kubeadm-1.21.0-0 -y

# 在master节点上排干要升级的worker节点
kubectl drain cka02

# 在worker节点上执行升级操作
kubectl upgrade node

# 在worker节点上更新kubelet和kubectl
yum upgrade kubelet-1.21.0-0 kubectl-1.21.0-0

# 重启worker节点上的kubelet
systemctl daemon_reload
systemctl restart kubelet

# 在master节点上取消worker节点的不可调度设置
kubectl uncordon cka02

Kubernetes

01 – Kubernetes 原理和安装

K8S 的角色及组件

管理节点

数据库节点

工作节点

K8S 的整体工作流程

Kube-apiserver 的工作

Controller 的工作

各节点需安装的组件

单 master K8S 集群部署

环境说明

集群安装步骤

扩展插件安装

安装 helm

安装 ingress

安装 metrics-server

安装 dashboard

重置集群

升级集群

注意事项：

操作升级

升级 master 节点

升级 kubeadm

升级 kubelet 和 kubectl

升级 worker 节点

发表回复取消回复

近期文章

归档

分类目录

2025年 1月
一	二	三	四	五	六	日
		1	2	3	4	5
6	7	8	9	10	11	12
13	14	15	16	17	18	19
20	21	22	23	24	25	26
27	28	29	30	31

Kubernetes

01 – Kubernetes 原理和安装

K8S 的角色及组件

管理节点

数据库节点

工作节点

K8S 的整体工作流程

Kube-apiserver 的工作

Controller 的工作

各节点需安装的组件

单 master K8S 集群部署

环境说明

集群安装步骤

扩展插件安装

安装 helm

安装 ingress

安装 metrics-server

安装 dashboard

重置集群

升级集群

注意事项：

操作升级

升级 master 节点

升级 kubeadm

升级 kubelet 和 kubectl

升级 worker 节点

发表回复 取消回复

近期文章

归档

分类目录

发表回复取消回复
